电源车 电控使用说明

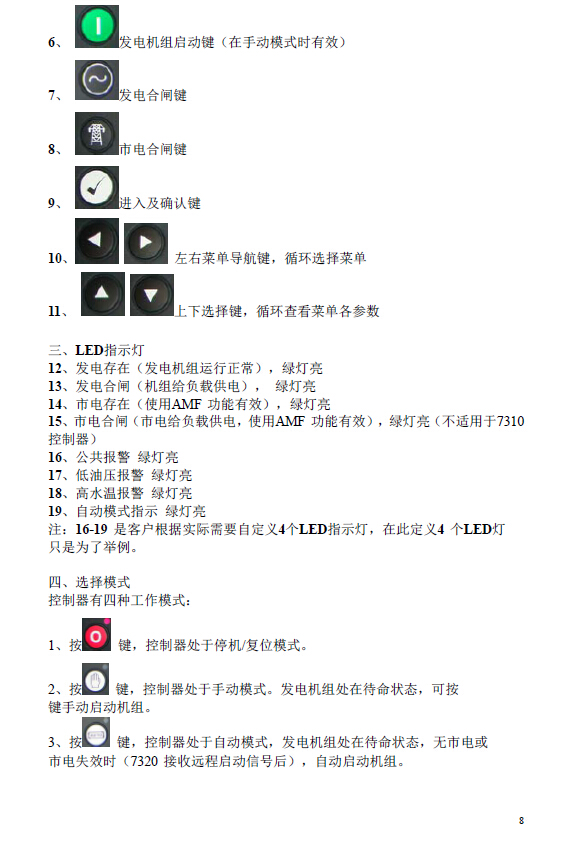

三、LED指示灯

12、发电存在（发电机组运行正常），绿灯亮

13、发电合闸（机组给负载供电）， 绿灯亮

14、市电存在（使用AMF 功能有效），绿灯亮

15、市电合闸（市电给负载供电，使用AMF 功能有效），绿灯亮（不适用于7310

**器）

16、公共报** 绿灯亮

17、低油压报** 绿灯亮

18、高水温报** 绿灯亮

19、自动模式指示 绿灯亮

注：16-19 是客户根据实际需要自定义4个LED指示灯，在此定义4 个LED灯

只是为了举例。

四、选择模式

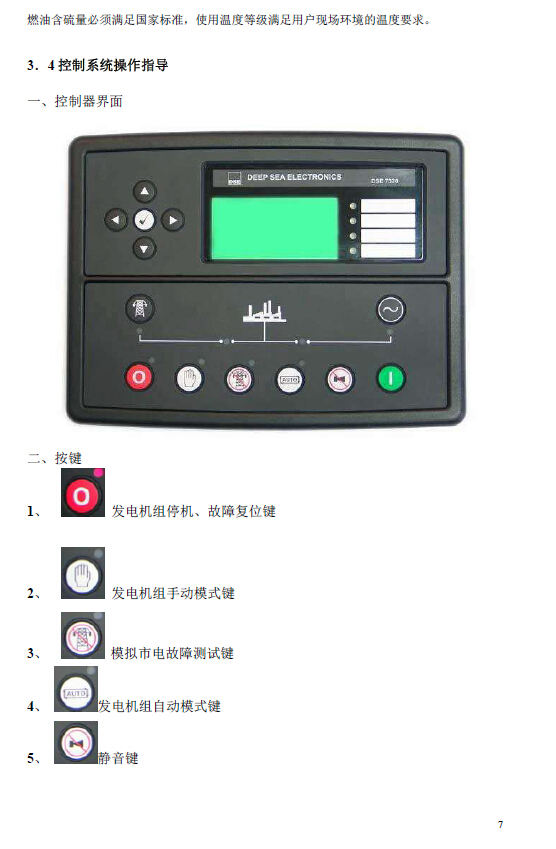

**器有四种工作模式：

1、按 键，**器处于停机/复位模式。

2、按 键，**器处于手动模式。发电机组处在待命状态，可按

键手动启动机组。

3、按 键，**器处于自动模式，发电机组处在待命状态，无市电或

市电失效时（7320 接收远程启动信号后），自动启动机组。

4、按 键，**器处于测试模式，发电机组模拟市电故障，自动启动

机组。

五、操作模式

1、手动模式下启动柴油发电机组

73xx 系列**器通电后一般是处于停机/复位模式（如在其它模式下按下面方

法操作）即**器面板的⑴ 发电机组停机/复位键指示灯亮，机组处于停

机模式，这时按⑹ 启动键将不起任何作用；**先按⑵ 手动模式键，

转换在手动模式后⑵的LED 指示灯点亮，**器处于手动模式后，再次按⑹

启动键，手动启动机组；如需停机按⑴ 停止键。

2、自动模式下启动柴油发电机组

若要73xx **器处于自动模式，则按⑷ 自动模式键，发电机组处于自

动待命状态，此时如有外部信号（无源远程自启动信号）输入有效，机组自动启

动盘车（一般自启动信号线的线号定义为60#线，具体可查看**屏内线路图或

端子排上线号），此时断开外部信号（自启动信号）时，发电机组冷却停机，时

间为60S（冷却时间可以自行设置）。如发现发电机组运行异常可按 ⑴ 停

机/复位键停机。

3、测试模式（仅适用于7320 **器）

使用7320 **器按⑶ 测试模式键，发电机组模拟市电失效故障，机组

自启动后给负载供电，如需停机按⑴ 停止键。

注：《五、操作模式》描述中⑴键－⒆键是按《二、按键》及《三、LED指示灯》

表示的按键和指示灯数字来描述。

六、浏览/查看**器测量的各种参数

下面以7320 **器显示面板为例（7320 **器显示面板也和7310 的基本一

致，但7310 **器没AMF 功能，没有MINS 功能这一项不能测量、浏览市电

各种参数）

7320 模块共有八大菜单功能参数测量查看，各菜单功能又分若干小项显示发

电机组各种参数，使用《二、按键》中的⑽号键即左右菜单导航键可

选择各种菜单显示，查看菜单各显示参数可使用《二、按键》中的⑾号键即

上下选择键，循环查看菜单各种参数

七、排除故障

73xx **器停机保护可按⑴ 解除故障锁定。

停机故障信号没解除或修复前面板指示灯⒃ ⒄ ⒅ LED 点亮

例如：低油压报**指示灯⒄ 点亮

高水温报**指示灯⒅ 点亮

其它普通报**指示⒃ 点亮，可查看参考液晶显示面板报**提示信息修

复故障，故障修复后按⑴ 停机/复位键解除停机锁定，对应的报**指示灯

熄灭，发电机组可开机试运行。

八、**器参数设置方法：

**器参数设定可以利用面板或设置软件进行调整。

如何在面板上调整一个参数：

1. 进入编辑模式

同时按下 和 按键，屏幕出现图标，此时表明**

器处于可编辑模式

2. 修改参数

ⅰ 按“ ”，“ ”键循环查看可设置的参数

ⅱ 选定设置参数后，按键，**器进入参数调整状态，被调整的参数

将闪动

ⅲ 按动按扭“ ”和按扭“ ”进行参数调整

3. 保存参数

参数调整完毕后，按动按扭，调整的参数停止闪动，表明参数被保存；

4. 退出编辑模式

按住 键几秒退出编辑模式

5. 重复上述步骤对需要设置的参数选择，调整

无论是停机状态还是运行状态，均可以通过连续按动液晶显示屏和

按钮滚动查看发电机组的实时参数。

DSE73XX **器自定义输入设置：

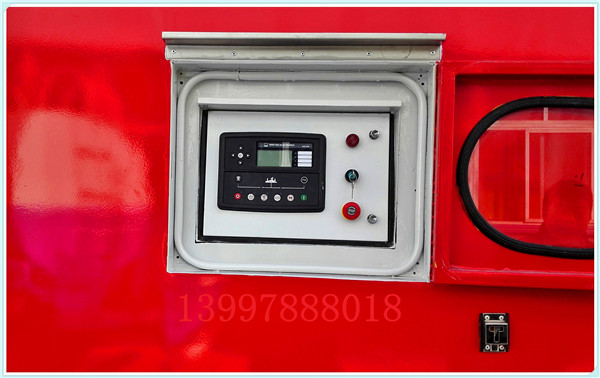

  在安装**器的**箱上也装有急停按钮，如出现故障时来不及按步骤进行停机时，按下蘑菇型急停按钮，断开电子调速器**电源，**器对机组实现紧急停机程序。
