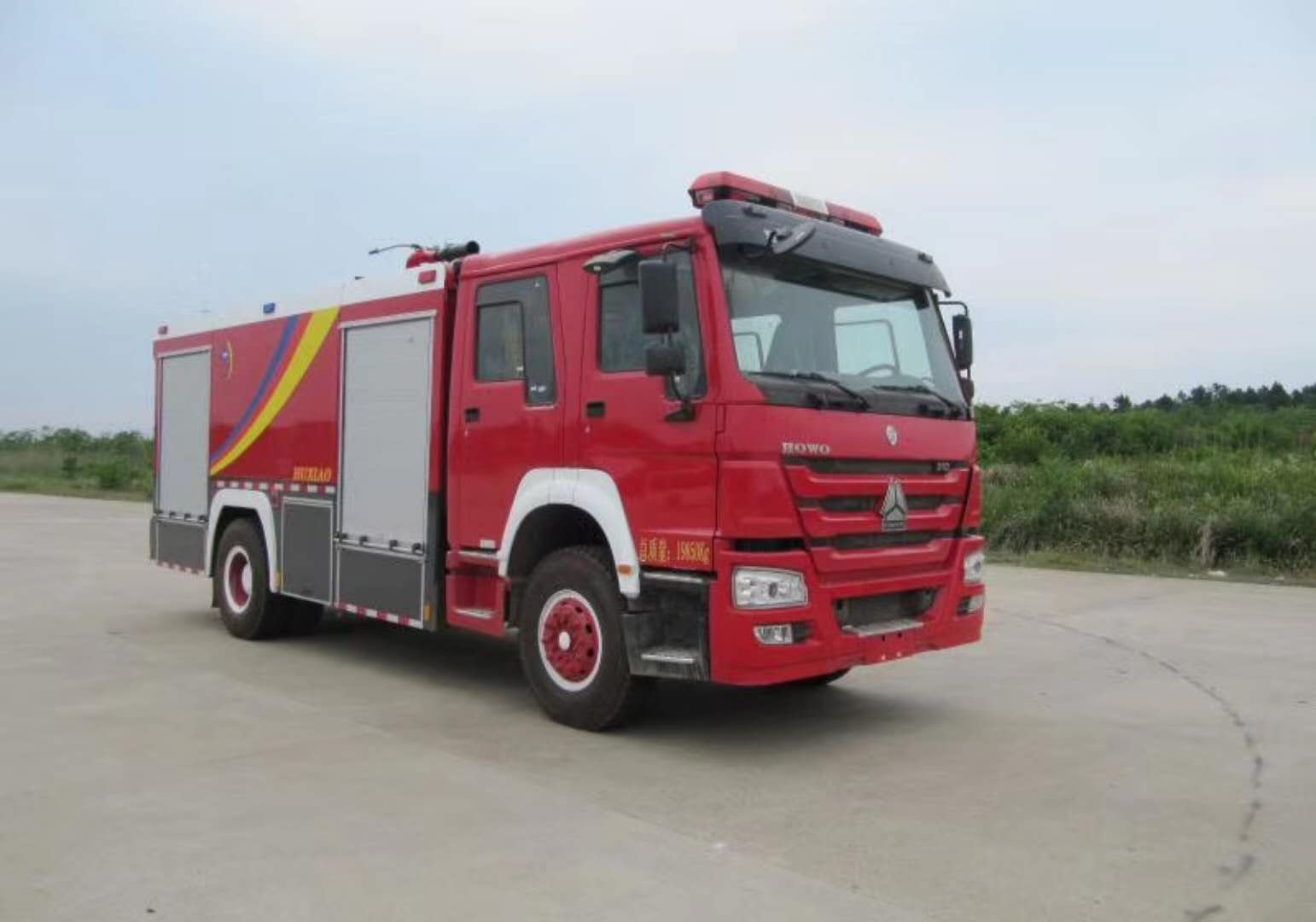

干粉泡沫联用消防车管路系统

v 管路系统

外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，管牙

接口（闷盖密封）；吸水管Φ150×4m(2根)。

内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm

蝶阀，连接液罐与水泵。

出水管路：※ 水泵两侧有2个Φ80mm球阀**的常压出水口；

※ 1个Φ89mm的炮管路，采用Φ89mm挠性接头，并用

球阀**。

注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐内注水；

※ 在车身两侧各有1个Φ65mm的外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

泡沫比例混合器： 型式：环泵式         混合比：6%
