天锦淋浴车
天锦淋浴车详细技术参数
一、 产品主要用途及特点：

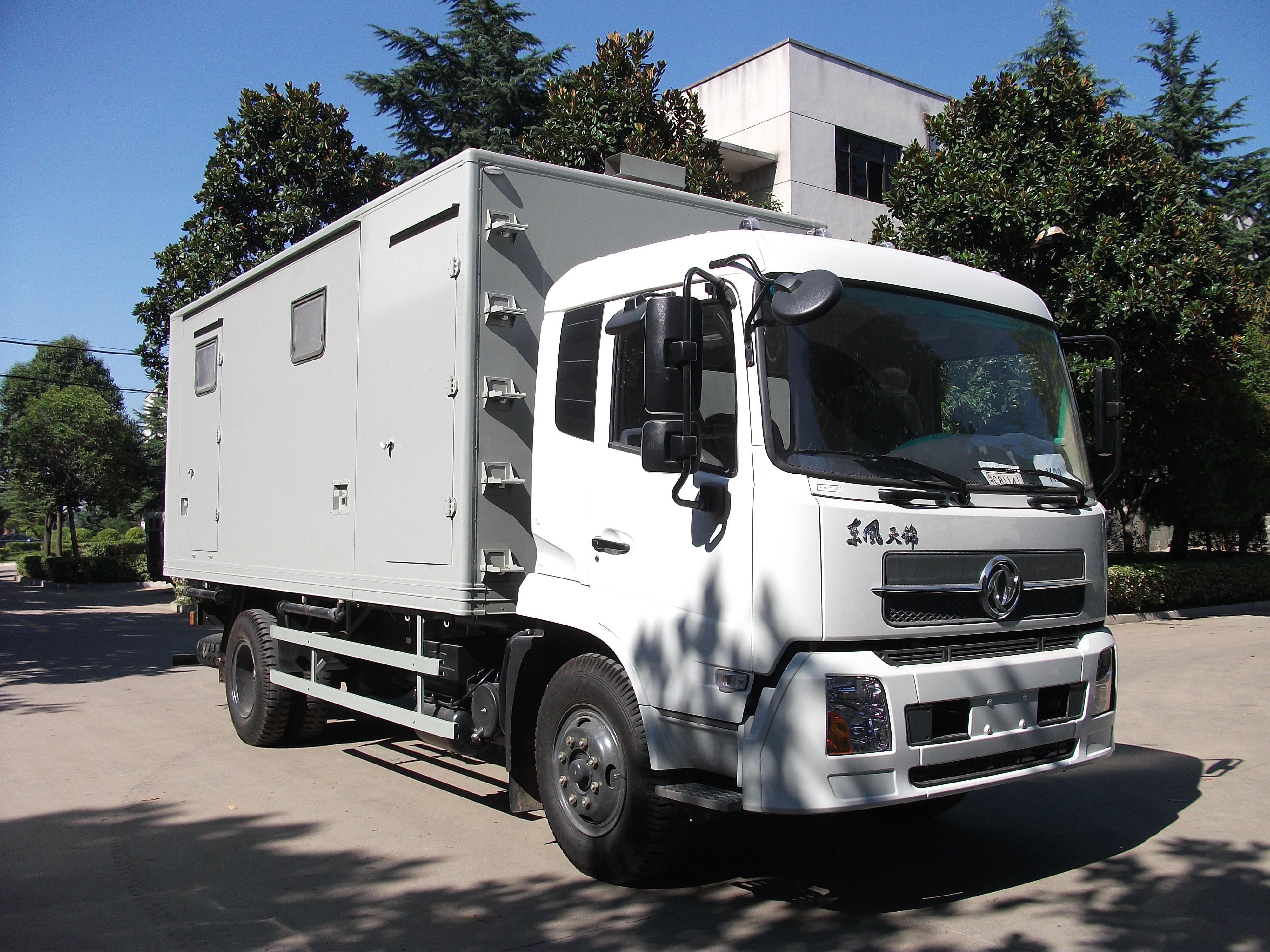

天锦淋浴车是采用东风DFL1160BX1V型（国Ⅳ）二类底盘，设计安装储水装置、水加热装置、保温扩展方舱、淋浴装置、
水电油供给系统，形成机动性强、适用范围广、便于机动的淋浴装备、为**在野外执行任务时提供洗浴保障。该车选装
电动/手动双动力扩展机构，满足铁路、公路、水路运输要求。
天锦淋浴车主要特点：
1）保温方舱扩展后，有**的更衣间、洗浴间；
2）整车自备发电机组，也可使用外接电源保证设备的正常工作；
3）车内配制不锈钢水箱，可汲取符合战时饮用水标准的地表水，经水质净化后，保证洗浴需要，也可直接使用市政用水；
4）利用全自动**燃油锅炉提供洗浴热水；
5）在寒冷地域，暖风机对洗浴环境供暖。
二、 天锦淋浴车主要技术参数：
1、整车技术参数：
|
【整车技术参数】 |
|||
|
产品** |
|
公告批次 |
298 |
|
产品名称 |
救险/淋浴车 |
产品型号 |
H5 |
|
总质量(Kg) |
15800 |
整备质量(Kg) |
12500 |
|
额定载质量(Kg) |
3105 |
外形尺寸(mm) |
8350,8450,8550,8750,8850×2480×3600 |
|
驾驶室准乘人数(人) |
3 |
货厢尺寸(mm) |
|
|
接近角/离去角(°) |
20/12,20/11 |
前悬/后悬(mm) |
1430/2320,1430/2420 |
|
轴荷(Kg) |
5600/10200 |
**高车速(Km/h) |
98 |
|
备注 |
1.驾驶室前脸扰流罩为选装件。选装前雾灯.选装卧铺侧窗装饰板;2.车头选装无导流罩,选装LED屏,嵌入式照明灯,卷帘门,对开门,带玻璃对开门;后部选装对开门,带玻璃对开门,LED显示屏,液压尾板,后部爬梯,选装无箭头灯;车顶选装无高杆灯,选装照明灯,探照灯,不锈钢围栏,顶置空调。3.该车专用装置:装有静音车厢,发电机组,电缆卷盘,**系统等,内部可选装电驱式排水泵或柴油机驱动式水泵或液压水泵,主要用于应急抢险淋浴洗消 。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFL1160BX1V |
底盘名称 |
载货汽车底盘 |
|
**名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3800,4200,4500,4700,5000 |
||
|
轮胎规格 |
9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 |
||
|
钢板弹簧片数 |
7/9+6,8/10+8,10/11+10 |
前轮距(mm) |
1880,1900,1920 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1800,1860,1820 |
|
排放依据标准 |
GB3847-2005,GB17691-2005国V |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ISB180 50 |
东风康明斯发动机有限公司 |
5900 |
132 |
2、天锦淋浴车主要作业性能指标：
|
序号 |
项目 |
指标 |
|
1 |
洗浴能力（人/h） |
72 |
|
2 |
相对湿度 (%) |
≤95（温度25℃） |
|
3 |
淋浴水温度 (℃) |
30～44 |
|
4 |
整车密封性（mm/min） |
淋雨强度6 |
|
5 |
淋浴水源 |
符合 GB3838－2002标准规定的Ⅰ～Ⅲ类水源 |
|
6 |
装备供电系统（V/kW） |
220/3 |
|
7 |
淋浴水储水量（t） |
车载式水箱1.6t |
|
8 |
燃油消耗 |
16L/100人次 |
|
9 |
展开/撤收(min) |
12/10 |
三、 天锦淋浴车主要配置及构成
1、整车

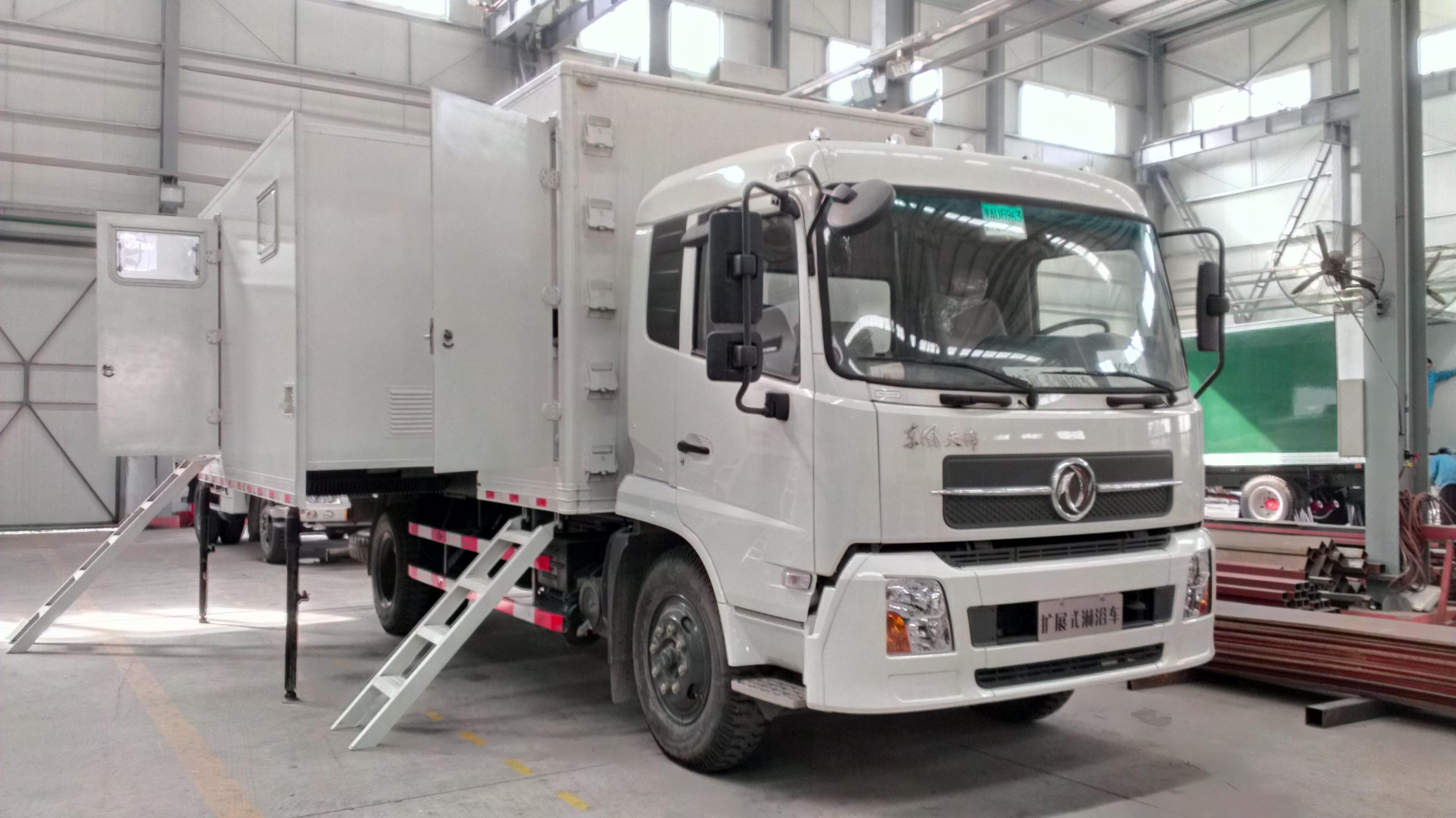

扩展舱为更衣间，更衣间右外侧设有门和门梯，撤收后门梯固定在主车厢下副梁中间，更衣间门口处设有门梯灯；厢体后端设有登顶梯，
主车厢下设有扩展机构，扩展舱（更衣间）的展开和撤收由扩展机构实现，撤收后有可靠的锁紧机构。设备间在厢体前端：内部有燃油热
水锅炉、2.8KVA柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯；淋浴间设置12个淋浴喷头、U形不锈钢水箱（淋浴
间前端、右端、后端设置水箱）、皂盒、通风窗、照明灯；更衣间为右侧扩展舱，内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进
气门、后端上部设有换气扇。
2、厢体
厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为1.5mm厚防锈铝板、内蒙皮为2.5mm厚玻璃钢板。
3、水路系统
由潜水泵汲取水源或消防栓及自来水供水经进水口**精密过滤器去除源水中的悬浮杂质，经紫外线消毒后注入淋浴水箱，从而实现汲水和水质净化。
调节阀手柄，启动洗浴泵，向锅炉内注满水后，再启动锅炉，在洗浴泵的作用下，水箱内的冷水和锅炉内的热水分别进入恒温混水阀，按设定温度
自动混合，达到洗浴水温，通过淋浴管向淋浴间供水，实现淋浴。
排水时，依次打开各排污阀，进行排水。水箱底端阀门可使水箱排水。系统所有管路可有效排水，杜绝低温情况下因存水冻结而引起管件等损坏。
4、电气系统
通过外部电源或发电机组发电进行配电，一路对锅炉**系统、潜水泵、洗浴泵、紫外线消毒器供电；
另一路通过变压器变压后，直流24V电供整车照明，对暖风机和换气扇供电。电气系统采用成熟的工艺，
系统能够实现自动**，在燃料及源水供应充足情况下，能够做到无人值守连续长时间工作。
5、主要配置：
|
序号 |
名称 |
规格 |
单位 |
数量 |
|
1 |
底盘 |
DFL1160BX1V型（国Ⅳ） |
辆 |
1 |
|
2 |
保温扩展舱 |
|
套 |
1 |
|
3 |
扩展机构 |
|
套 |
1 |
|
4 |
副车架 |
|
套 |
1 |
|
5 |
锅炉 |
LHS 0.1 |
台 |
1 |
|
6 |
柴油发电机组 |
KDE3500E |
台 |
1 |
|
7 |
燃烧器 |
BT14G/W |
台 |
1 |
|
8 |
空气加热器 |
FJH-5-24 |
台 |
1 |
|
9 |
水泵 |
WJ-203-X-EM |
台 |
1 |
|
10 |
恒温混水阀 |
DN25 |
个 |
2 |
|
12 |
潜水泵 |
QDX2.5-15-0.37BS |
台 |
1 |
|
13 |
精密过滤器 |
CM-J-250×500 |
个 |
1 |
|
14 |
紫外线杀菌仪 |
|
个 |
1 |
|
15 |
配电系统 |
|
套 |
1 |
|
16 |
水路系统 |
|
套 |
1 |
|
17 |
信号**系统 |
|
套 |
1 |
|
18 |
支腿 |
|
个 |
6 |
|
19 |
随车工具及附件 |
|
套 |
1 |
